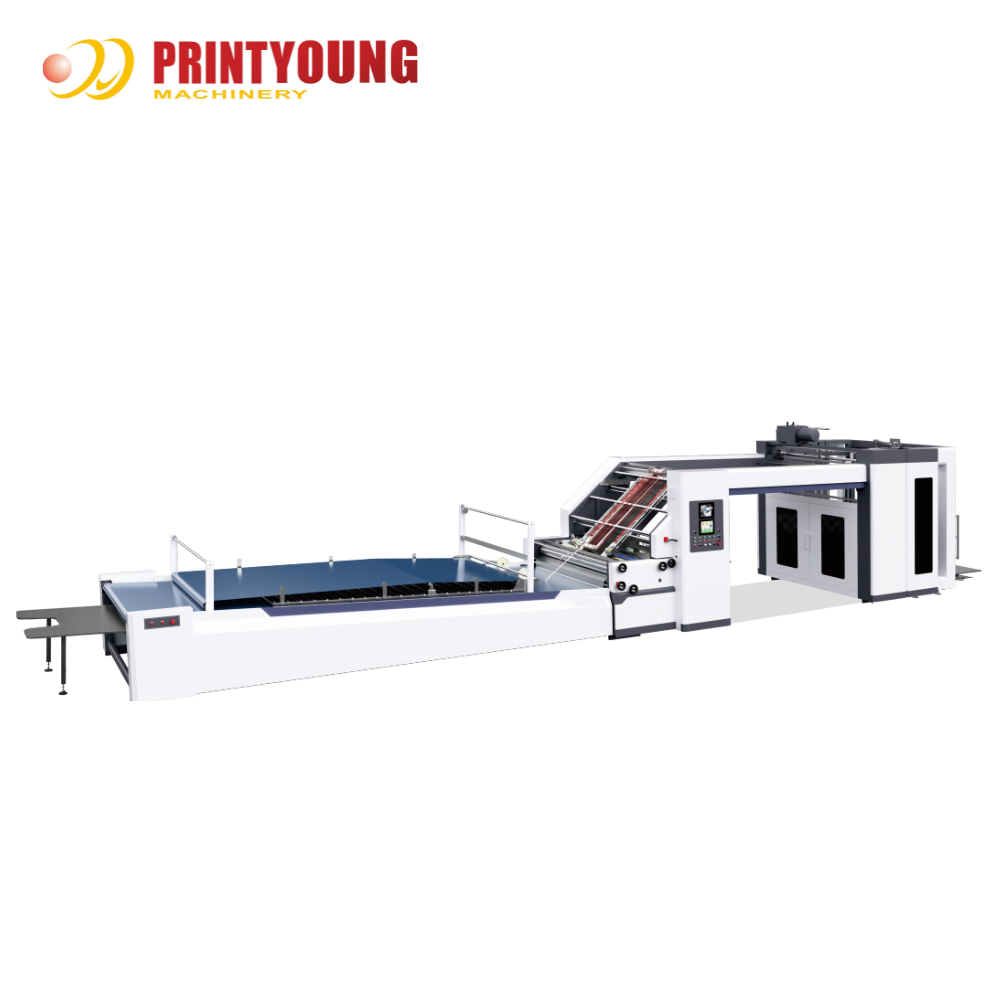

Mesin Laminasi Flute PRY-HG

Fitur

Mesin ini diadopsi dengan sistem kontrol gerak dan sistem koreksi servo kombinasi sempurna,menggunakan beberapa set sensor fotoelektrik di ujung kertas posisi relatif,kontrol atas kertas di kedua sisi servo motor tindakan kompensasi drive independenServo mesin laminating memiliki keuntungan dari operasi sederhana,hanya perlu untuk memasukkan ukuran kertas dapat diselesaikan secara otomatis menyesuaikan mesin.

★ Pengaturan lebar secara otomatis untuk lebar ketika mengatur ukuran lembaran.
★ Pengaturan otomatis untuk jumlah lem dan tekanan roller.
★ Kecepatan linier maksimum 165m/menit.
★ Kerangka casting 40mm.
★ Φ165mm jumbo roller untuk transsmion tanpa percikan perekat.
★ Pengendalian linkage oleh 10 servo motor untuk seluruh mesin.
★ Streaming feed untuk lembaran atas.
★ Teknologi bantalan bebas minyak dan bebas perawatan.
★ Transmisi kecepatan servo independen untuk roller lem.
★ step motor mengontrol format set-up, akurasi tinggi.

Parameter teknis

Mesin Laminasi Flute PRY-1450HG
Model	PRY-1450HG	PRY-1650HG
Max. Ukuran lembaran	1450 * 1450 mm	1650 * 1650 mm
Min. Ukuran lembar	380 * 350 mm	380 * 350 mm
Ketebalan atas kertas	120 ~ 500 g	120 ~ 500 g
Keakuratan di Depan dan Belakang	± 1 mm	± 1 mm
Berat badan	8500 kg	9000 kg
Kecepatan maksimum.	0 ~ 180 m/menit	0 ~ 180 m/menit
Konsumsi Udara	0.2 m3/menit	0.2 m3/menit
Secara keseluruhan	15.5 * 2,4 * 2,4 m	15.7 * 2.6 * 2.4 m
Kekuatan mesin	24 kw	26 kw
Kertas bagian bawah	A, B, C, E, F, G Kertas bergelombang Empat Lapisan kertas bergelombang: AB/BB/BC/EE Kertas kardus lebih dari 300gm

Konfigurasi

Mekanisme Pemanfaatan Lembar Atas

Dilengkapi dengan kecepatan tinggi otomatis khusus feeder, baik mengangkat kertas dan nozzle makan dapat secara bebas menyesuaikan sudut ke kertas,untuk memastikan apakah kertas tebal atau tipis dapat dikirimkan dengan cepat dan lancar.

Pengisian tepi utama untuk pengisian bawah, cocok untuk menjalankan berbagai jenis papan bergelombang, lebih membantu ketika papan bergelombang ditekuk.
(tidak bisa menjalankan kardus jika memilih perangkat ini)

Mekanisme Pemanfaatan Lembar Bawah ((Optional)

Menggunakan sistem pengendalian listrik servo motor impor,dengan sabuk hisap Jepang NITTA untuk membuat inverter daya hisap,bisa berjalan baik kertas bergelombang dan kardus yang di atas 300gsm.

Penganan atas kertas

Tipe feed stream (tindih),memastikan bahwa kertas tidak akan terjebak selama kecepatan tinggi berjalan.

Posisi penarik samping

Menggunakan bola tarik sisi untuk posisi lembaran atas, membuatnya selalu melewati satu arah,membuat akurasi tinggi untuk keselarasan sisi.

Sistem penyesuaian lebar otomatis

Ketika ukuran kertas dimasukkan, sistem kertas bagian bawah, feeder dan bagian atas transportasi kertas secara otomatis akan pindah ke ukuran yang sesuai.

Otomatis menyesuaikan tekanan lem dan rol

Ketika ketinggian bergelombang dimasukkan, celah lem dan celah roller akan secara otomatis bergerak ke posisi yang sesuai,dan data dapat disimpan.Anda dapat langsung klik "eksekusi" lain kali Anda memproduksi produk ini.

Pemantauan Feeder

Operator tidak perlu sering pergi ke departemen feeder untuk memeriksa operasi feeder, yang menghemat tenaga kerja.

Sistem Posisi

Menggunakan kelompok fotoelektrik sensing kertas bawah ke depan relatif posisi, kontrol kertas atas di kedua sisi servo motor, tindakan kompensasi independen,kertas atas dan kertas bawah yang dilaminasi presisi.

Bagian Transmisi

Diimpor ganda gigi sinkron sabuk penggerak, dilengkapi dengan perangkat peregangan untuk memastikan akurasi transmisi,stabil,kebisingan rendah.

Rol lem

Rol stainless steel,tidak pernah karat,setelah menggiling sempit,dijamin jumlah lem minimum dilapisi secara merata.Roller bawah dibersihkan dengan roller air.Diameter telah diperbesar menjadi Φ165mm untuk memastikan berjalan stabil untuk kecepatan tinggi dan tidak ada percikan lem.

Sistem Listrik

Dirancang sesuai dengan persyaratan CE Eropa,memastikan stabilitas mesin,efisiensi tinggi dan kegagalan rendah.Menggunakan antarmuka manusia-mesin dan kombinasi PLC,tampilkan semua informasi,seperti peringatan, deteksi kesalahan, kegagalan, dan kecepatan operasi.

Bagian pra-tumpukan

Pre-stack tumpukan kertas di bawah kondisi non-stop, lembaran ditumpuk juga bisa didorong langsung oleh forklift;meningkatkan efisiensi.menghemat waktu dan usaha.

Deteksi Ketebalan Kertas

Letakkan kertas di sini dan layar akan menampilkan ketebalannya. Setelah memasukkan ketebalannya, lem dan tekanan dapat disesuaikan secara otomatis.

Label:

Tempat asal:	Cina
Nama merek:	PRINTYOUNG
Sertifikasi:	CE
Nomor model:	PRY-1450HG, PRY-1650HG

Kuantitas min Order:	1 set
Harga:	USD 50000 ~ 55000 Set
Kemasan rincian:	Mengadopsi kemasan tahan lembab dan tahan guncangan yang cocok untuk transportasi jalan jarak jauh d
Waktu pengiriman:	45 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	30 set per Bulan

Model:	PRY-1450HG, PRY-1650HG	Max. Ukuran lembar:	1450 * 1450 mm, 1650 * 1650 mm
Min. Ukuran lembar:	380 * 350 mm	Ketebalan kertas atas:	120 ~ 500 g
Ketepatan untuk depan dan belakang:	± 1 mm	Berat:	8500 kg, 9000 kg
maks. kecepatan:	0 ~ 180 m/mnt	Konsumsi udara:	0,2 m³/menit
Menyoroti:	mesin laminasi flute servo otomatis , mesin laminasi karton penyesuaian cerdas , mesin laminasi PRY-HG dengan garansi
