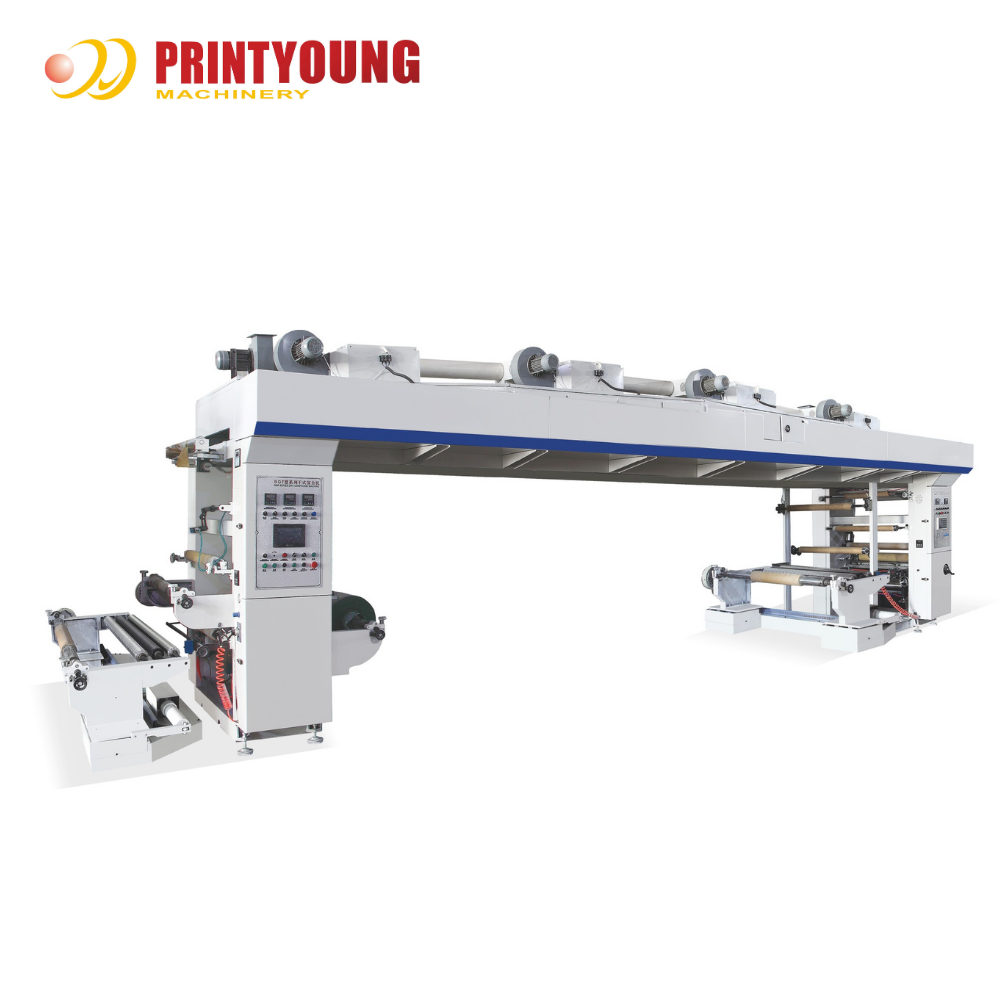

Mesin Laminasi Metode Kering PRY-1300

Fitur

Mesin komposit kering hemat energi kecepatan sedang PRY-1300 mengintegrasikan komponen listrik, pneumatik, dan mekanik. Mesin ini mengadopsi sistem kontrol vektor tiga motor, dengan tegangan di bagian pengeringan dikontrol oleh sistem loop tertutup tegangan lengan ayun roller mengambang. Mesin ini dilengkapi dengan PLC kelas industri dan panel kontrol pusat layar sentuh warna 7 inci. Pengumpanan dikontrol secara manual oleh rem bubuk magnetik dengan output torsi konstan. Mesin ini memiliki kekakuan dan stabilitas operasional yang sangat baik. Strukturnya indah dan penampilannya menarik. Mesin ini cocok untuk komposit berbagai bahan film. Ini adalah pilihan ideal Anda.

Parameter Teknis

Lebar Maksimum Bahan Film	1300 mm
Lebar Roller Pemandu	1350 mm
Substrat Berlapis dan Substrat Komposit	PET 12-60μm, BOPP 19-60μm, CPP 30-60μm, PE 30-100mm, dll. Film Bahan Gulungan
Maksimum Kecepatan Mekanis	180 m/menit
Kecepatan Kerja Maksimum	20 ~ 160 m/menit
Diameter Maksimum Rol Pengumpanan Pertama	Φ 600 mm
Diameter Maksimum Rol Pengumpanan Kedua	Φ 600 mm
Diameter Maksimum Rol Penerima	Φ 800 mm
Spindel untuk Menerima dan Rol Pengumpanan	Spindel yang Dapat Mengembang Udara
Diameter Inti Rol Penerima dan Pengumpanan	Φ3", diameter dalam Φ76mm diameter luar: Φ92mm
Rentang Tegangan	3 ~ 30 kg
Panjang Total Oven	9000mm (dibagi menjadi 4 zona)
Maksimum Suhu Oven	100 ℃
Metode Pengeringan	pengeringan udara panas pemanas listrik
Catu Daya	3-fasa 380V, 50Hz
Daya Pemanas Listrik	90 kw
Daya Total	sekitar 110kw
Dimensi Mesin	sekitar 10500 * 3200 * 3200 mm
Berat Mesin	sekitar 6T

Konfigurasi

Bagian Penggulungan Pertama

1. Rangka penggulungan mandiri satu stasiun. Koreksi deviasi otomatis fotolistrik.
2. Rentang penyesuaian manual horizontal gulungan material: ±20mm
3. Tegangan penggulungan pertama: rem magnetik 100n.m
4. Tegangan penggulungan kedua: rem magnetik 100n.m
5. Tegangan penggulungan ketiga: rem bubuk magnetik 150 N.m
6. Rentang tegangan: 3-50kg

Unit Perekat

1. Metode perekat adalah perekat kuantitatif dengan roller jala. Digerakkan oleh motor terpisah.
2. Roller jala perekat adalah roller terpisah dengan poros roller. Struktur penekan atas pneumatik, mudah diganti.
3. Perangkat pengikis tugas berat adalah kopling tekan tekanan udara, digerakkan secara horizontal.

Posisi depan, belakang, atas, dan bawah serta posisi sudut pengikis dapat disesuaikan secara manual.
4. Hopper lem terbuat dari stainless steel, posisi atas dan bawah dapat disesuaikan secara manual.
5. Diameter roller jala: Ф160mm, Diameter roller karet penekan: Ф120mm, Unit perekat menggunakan motor frekuensi variabel tipe YVP132S-4, daya: 3kw

Bagian Oven

1. Oven 9 meter. Dibagi menjadi 4 zona, oven udara-atas bodi ganda tertutup sepenuhnya.
2. Suhu setiap zona oven dikontrol secara otomatis, suhu ditampilkan oleh kontrol suhu.
3. Setiap zona oven dilengkapi dengan sistem pengeringan udara panas terpisah, setiap kelompok pemanas listrik (15kw), untuk menghemat energi.
4. Pembukaan kotak atas oven dikontrol oleh silinder udara dan dilengkapi dengan perangkat batang penyangga pengaman.
5. Pipa pembuangan udara pusat.
6. Seluruh oven dirancang dengan tekanan negatif.
7. Oven memiliki tindakan isolasi panas dan pelestarian panas.
8. Volume udara masuk dan keluar roller jala di setiap zona oven dapat disesuaikan.
9. Roller pemandu di dalam oven adalah roller aktif dan berputar dengan kecepatan yang sama dengan mesin utama.
10. Ada sistem koreksi deviasi otomatis ultrasonik setelah oven.
11. Parameter:

Daya tabung pemanas listrik baja tahan karat berbentuk W: 1,2kw per batang

Daya blower sentrifugal tipe DF9-1: 2,2kw (motor yang cocok tipe Y90L-2, 4 set)

Suhu maksimum oven: 100℃

Jumlah nosel peniup: 32 (8×4)

Diameter roller pemandu di dalam oven: Ф70mm

Bagian Komposit

1. Roller komposit adalah roller aktif, digerakkan oleh 1 motor utama, kecepatan linier permukaan roller komposit disinkronkan dengan kecepatan linier roller jala perekat.
2. Roller penekan komposit dikontrol oleh dua silinder pneumatik untuk membuka dan menutupnya. Tekanan dapat disesuaikan.
3. Roller komposit dipanaskan oleh minyak konduktif, panas ditransmisikan ke permukaan roller komposit melalui sirkulasi minyak konduktif, membuat suhu permukaan roller komposit seragam di seluruh arah lebar, yang kondusif untuk memastikan kualitas produk komposit.
4. Mekanisme drum pemanas komposit dan roller penekan: Pemanasan dilakukan melalui drum pemanas komposit. Bahan lapisan karet roller penekan komposit adalah karet silikon tahan panas, kekerasan Shore A 80-85°. Suhu maksimum permukaan roller komposit adalah 80℃, tekanan maksimum adalah 500kg.
5. Suhu permukaan roller komposit (suhu komposit) dikontrol secara otomatis dengan suhu konstan.
6. Parameter:

Diameter roller baja komposit: Ф320mm.

Diameter roller karet penekan: Ф160mm.

Bahan lapisan karet roller penekan komposit adalah karet terpolimer tahan panas, kekerasan Shore A 80-85°

motor utama adalah motor frekuensi variabel YVP132M-4, daya: 5,5kw.

Bagian Penggulungan

1. Stasiun tunggal penerima material.
2. Poros penggulungan digerakkan oleh motor konversi frekuensi terpisah.
3. Sistem redaman ayunan udara tekanan konstan dan sistem deteksi tegangan encoder putar.
4. Poros material menggunakan poros yang dapat diperluas Ф3″.
5. Kontrol otomatis loop tertutup tegangan penerimaan.
6. Perangkat roller penekan gulungan material dikontrol oleh silinder udara.
7. Parameter:

Motor servo penggulungan. Daya: 7,5kw

rentang penyesuaian manual horizontal gulungan material: ±20mm

rentang tegangan: 3-30kg.

Label:

Tempat asal:	Cina
Nama merek:	PRINTYOUNG
Sertifikasi:	CE
Nomor model:	Cungkil-1300

Kuantitas min Order:	1 set
Harga:	USD 32000 Set
Kemasan rincian:	Mengadopsi kemasan tahan lembab dan tahan guncangan yang cocok untuk transportasi jalan jarak jauh d
Waktu pengiriman:	60 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	10 Set Per Bulan

Lebar Maksimum Bahan Film:	1300 mm	Lebar Rol Pemandu:	1350 mm
Kecepatan Mekanik Maksimum:	180 m/mnt	Kecepatan kerja maksimum:	20 ~ 160 m/mnt
Rentang Ketegangan:	3~30kg	Total Panjang Oven:	9000mm (dibagi menjadi 4 zona)
Suhu Maksimum Oven:	100 ℃	Metode Pengeringan:	Pemanasan Listrik Pengeringan Udara Panas
Catu daya:	3 fase 380V,50Hz	Tenaga Pemanas Listrik:	90kW
Menyoroti:	mesin laminasi film listrik otomatis , PLC Control Film Laminating Machine , mesin laminasi film produktivitas tinggi
