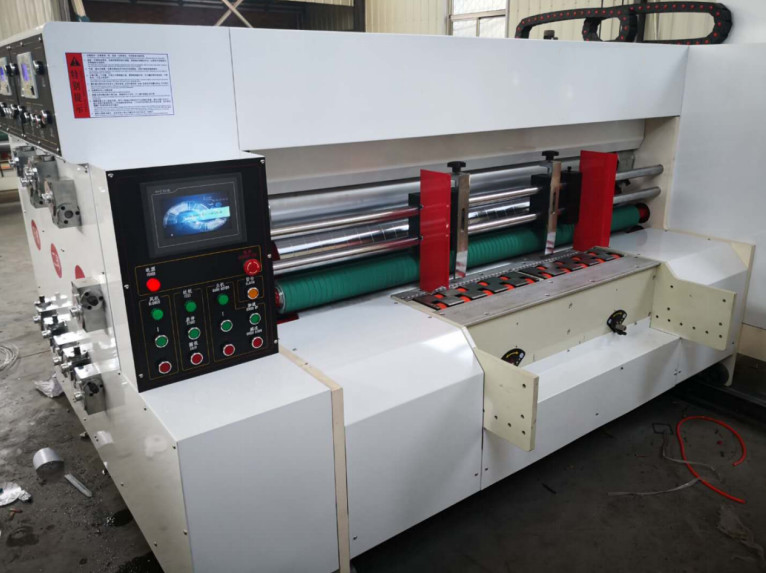

Name: Mesin Slotting Pencetak Karton Satu Warna Otomatis GKM-212
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: GKM-212
Price: 11500 USD
Availability: InStock

GKM-212 Mesin Slot Pencetakan Otomatis

Fitur

Produk ini dapat menyelesaikan beberapa proses seperti pencetakan,meningkatkan,trimming,dan slotting kardus dalam satu waktu.penyesuaian fase melalui tampilan digital dan penyesuaian listrik;Gang transmisi mengadopsi gigi baja yang dicukur;Gang transmisi utama dan poros transmisi mengadopsi metode koneksi kunci bebas tegangan,yang memperbesar posisi virtual,menghilangkan keausan pusat, dan mempertahankan umur panjang mesin cetak dengan akurasi cetak yang tinggi. Seluruh mesin mengadopsi pembukaan dan penutupan listrik,kunci pneumatik,dan kombinasi mesin tunggal yang ketat,dengan tidak ada salah selaras selama pencetakan;Mesin ini memiliki karakteristik pencocokan warna yang akurat, pola pencetakan yang indah, penggunaan dan pemeliharaan yang mudah, dan tingkat otomatisasi yang tinggi.

Parameter teknis

GKM-212 Mesin Slot Pencetakan Otomatis
Min. Ukuran Feeder	170 * 420 mm
Max. Ukuran Feeder	530 * 1200 mm
Skip Feeder Ukuran	600 * 1200 mm
Ketebalan Plat Pencetakan	4.0 mm
Ketebalan Karton yang berlaku	1.2 ~ 12 mm
Max. Ukuran Printer	530 * 1100 mm
Kecepatan mesin	180 lembar/menit
Kecepatan Ekonomi	120 ~ 150 lembar/menit
Keakuratan Warna	± 1,0 mm
Keakuratan Slotter	± 1,0 mm

Konfigurasi

1. Unit pemasangan

Perangkat Pemisahan Mesin

1Kopling mesin kontrol listrik dilengkapi dengan lonceng alarm yang terus berdering selama operasi untuk memastikan keselamatan operator.
2.Pneumatic penguncian perangkat.
3.Ketika perangkat perlindungan motor motor utama tidak terkunci,mesin utama tidak dapat beroperasi.

Sistem Pemanfaatan Kertas Rol Ledger Edge

Penyedotan kertas yang dibantu sedotan, kipas 4.0kw, dapat menyesuaikan volume udara sesuai dengan kondisi lentur karton yang berbeda untuk memastikan pasokan kertas yang lancar.

Gulung pakan

1.Diameter luar dari kertas feed roll di atas adalah φ 104mm,dibuat dari pipa baja tanpa jahitan,dibungkus dengan karet tahan haus,dan seimbang.
2.Diameter luar gulungan pemakanan kertas adalah 104mm,dan itu tergores dengan plating kromium keras.
3.Sesuaikan secara manual dial celah dari tongkat pakan kertas,dengan rentang pengaturan 1,2-12mm.

2Unit Pencetakan

Gulung cetak

1.Diameter luar adalah 220mm ((termasuk ukuran diameter luar piring).
2.Penggilingan permukaan dan krom keras pada 2 pipa baja.
3Melakukan koreksi keseimbangan dan memastikan operasi yang lancar.

Gulung Tekanan Pencetakan

1Diameter luar adalah 136mm dan ketebalan dinding adalah 14mm.
2.Menggiling permukaan pipa baja dan melapisi dengan kromium keras.
3Lakukan koreksi keseimbangan untuk memastikan operasi yang lancar.
4.Sesuaikan secara manual dial celah dari roller mesin cetak, dengan rentang pengaturan 1,2-12mm.

Pemanfaatan atas/bawah

1. Roller Atas: Pipa baja ber dinding tebal dengan diameter luar 71mm, dilengkapi dengan dua cincin dengan diameter luar 104mm.
2. Roller bawah: Pipa baja ber dinding tebal dengan diameter luar φ104mm, permukaan dipoles dan dilapisi dengan kromium keras.
3.Sesuaikan secara manual dial celah dari tongkat pakan kertas,dengan rentang pengaturan 1,2-12mm.

Roll Anilox Baja

1.Diameter luar adalah 136mm dan ketebalan dinding adalah 22mm.
2.Menggiling permukaan pipa baja, menekan pola mesh, dan melapisi dengan kromium keras.
3Lakukan koreksi keseimbangan untuk memastikan operasi yang lancar.
4Ukuran jaringnya adalah 220 mesh, 250 mesh, dll.
5.roller anilox dengan kopling tipe wedge overrunning,nyaman dan cepat untuk pencampuran tinta dan cuci.

Karet roll

1.Diameter luar adalah φ 128±0.02mm, berasal dari Jizhou.
2.Tutup karet tahan aus pada permukaan pipa baja dan lakukan koreksi keseimbangan.
3Karet dengan penggilingan khusus yang tinggi dan efek transfer tinta yang baik.

Mekanisme Penyesuaian Fase

1.Struktur planetary gear.
2.Sesuaikan posisi lateral secara manual dengan jarak ± 5 mm.

Siklus Tinta

1Pompa diafragma pneumatik, pasokan tinta yang stabil, operasi dan pemeliharaan yang mudah.
2.Ink filter screen, filter impurities, pemisahan tinta.

Perlengkapan Fase Pencetakan

1.Pneumatic perangkat pengereman otomatis.
2Ketika mesin dipisahkan atau fase diatur, mekanisme rem membatasi rotasi mesin dan mempertahankan titik tetap dari posisi gigi asli.

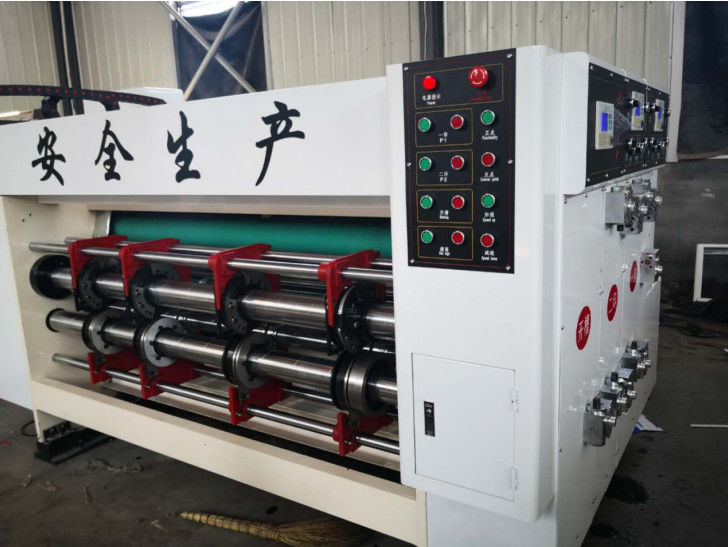

3.Slotting Unit

Kontrol Operasi

1.The celah kertas mengadopsi tangan diatur celah cepat fine adjustment perangkat self-locking.
2.Dilengkapi dengan perangkat pemberhentian darurat untuk memastikan keamanan.

Kontrol operasi manual

Gerakan horizontal manual empat bilah, pengaturan ketinggian kotak listrik.

Roll Creasing

1Poros atas dan bawah memiliki diameter 60 mm dan dilengkapi dengan empat set rol tekanan.
2.Sinkronisasi secara manual posisi roda penekanan kawat dan kepala pemotong slotting dalam arah aksial.

Pisau/pemegang slot

1.Mesin slotting gigi yang diobati panas baja paduan berkualitas tinggi dengan ketebalan pisau slotting 5mm,diproduksi oleh produsen profesional untuk memastikan kualitas.
2Diameter poros atas adalah 99mm, dengan surface grinding, hard chrome plating, dan gerakan halus.

Dengan: empat disk pisau bagian atas.
3Diameter poros bawah adalah 99mm, permukaannya dipoles, dilapisi dengan kromium keras, dan bergerak dengan lancar.

Dengan: empat disk pisau bagian bawah
4Kepala pemotong slotting juga disinkronkan secara manual dengan posisi roda penekanan kawat dalam arah aksial.
5Pisau slotting dapat dipindahkan, cocok untuk memproduksi kotak double-piece skala besar.
6Mengadopsi perangkat penghapusan chip yang unik untuk mengurangi biaya dan memiliki umur panjang.

Perangkat Punching

Bisa memilih.

Label:

Place of Origin:	China
Nama merek:	PRINTYOUNG
Sertifikasi:	CE
Model Number:	GKM-212

Minimum Order Quantity:	1 Set
Harga:	US 11500 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Min. Feeder Size:	170 * 420 mm	Max. Feeder Size:	530 * 1200 mm
Skip Feeder Size:	600 * 1200 mm	Printing Plate Thickness:	4.0 mm
Applicable Cardboard Thickness:	1.2 ~ 12 mm	Max. Printer Size:	530 * 1100 mm
Max. Machine Speed:	180 sheets/min	Economy Speed:	120 ~ 150 sheets/min
Color Accuracy:	± 1.0 mm	Slotter Accuracy:	± 1.0 mm
