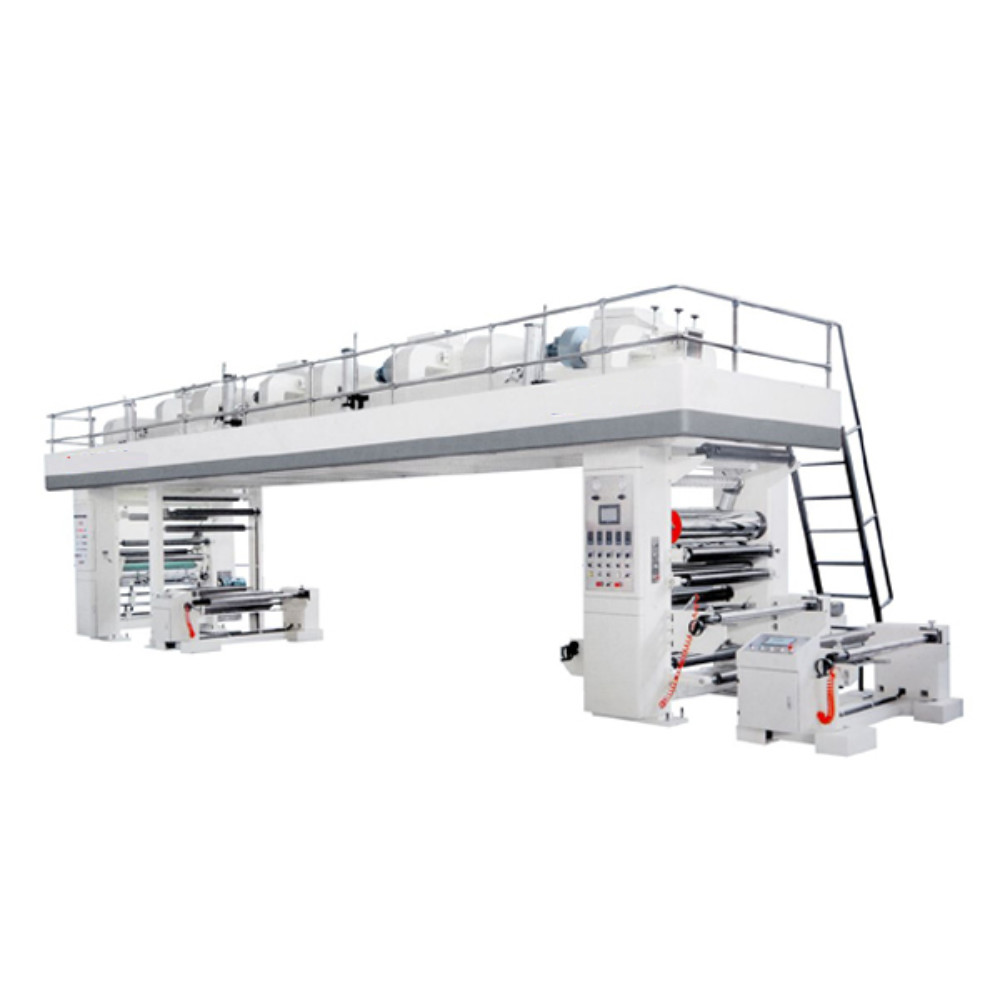

Mesin laminasi film otomatis PRY-1650C

Parameter teknis

Mesin laminasi film otomatis PRY-1650C
Model	PRY-1650C (3 Motor Vektor)
Lebar Laminasi Efektif	1650 mm
Lebar maksimum bahan dasar	1600 mm
Kecepatan mesin maksimum	150 m/menit
Diameter maksimum pelepasan primer	F 1400 mm
Diameter maksimum dari unwinding sekunder	F 600 mm
Diameter Max dari Rewinding	F 1500 mm
Diameter bagian dalam inti gulung dari bahan dasar	F 76 mm
Layer Jumlah Laminasi	Dua Lapisan (untuk satu pass)
Jangkauan Kontrol Ketegangan	3 ~ 30 kg (Preset)
Keakuratan Kontrol Ketegangan	± 0,5 kg
Kekuatan Pemanasan Tungku	80 kw
Total Daya untuk Seluruh Mesin	120 kw
Berat Mesin	10000 kg
Dimensi Umum	11600 * 3800 * 3800 mm

Konfigurasi

Unit Relaksasi

Bagian unwinding terdiri dari unwinding primer dan unwinding sekunder. Keduanya dilengkapi dengan pemasangan otomatis, sistem unwinding inisiatif dan LPC.

Struktur
* Stasiun tunggal mengendurkan.
* Kerangka dasar untuk fiksasi dan struktur menari melintang.
* Deteksi dan kontrol tegangan bubuk magnetik otomatis.

100N 2pcs rentang ketegangan 3-30kg.
* Bahan dasar bergulir di atas poros udara, poros udara dipegang pada bantalan bantalan bola.
* Roll bahan dasar baru dapat didorong secara otomatis untuk mencapai kecepatan rotasi yang sama dengan mesin utama.

Spesifikasi
Diameter roll unwinding pada stasiun utama menara lengan ganda:Φ1400mm
Diameter roll unwinding pada stasiun sekunder dari menara lengan ganda:Φ600mm
Torsi: 100N.m
Keakuratan kontrol tegangan: ± 0,5kg
Mengatur rentang untuk material roll dalam orientasi lanskap secara manual:±20mm
Kontrol otomatis LPC Photoelectricity
Air shaft untuk primer / sekunder dan rewinder dengan mesin tambahan
Unwinder utama: 76mm Diameter
Trolley pengisian bahan:satu unit dengan mesin

Bagian Lapisan

Struktur
* Ketersediaan metode lapisan sebagai berikut:lapisan gravure.
* Pencet roller: poros melalui tipe dengan utilitas penggantian cepat.
* pisau dokter: tekanan pneumatik, kopling, tiga posisi pengaturan utilitas.
* Motor penggerak independen untuk roller pelapis.
* Single side adjust material feeding adjust roller.
* Pompa lem industri khusus.
Spesifikasi
Panjang roller pelapis:1650mm
Diameter roller pelapis: Φ196mm
Jumlah mesh roller pelapis: 150 baris
Percetakan rol:Φ120MM

kekakuan:65-70 ((Pantai A)
Doctor Blade menari jarak: ± 5MM
Motor penggerak:Sistem kontrol AC
Fitur
* Transfer lem rasio, lapisan lem anilox.
*Pneumatic roll press,tekanan yang dapat disesuaikan, transfer lem yang halus.
* Tiga posisi pisau scraper, memastikan sudut terbaik pisau dokter.
* Kontrol drive independen, presisi kontrol tegangan tinggi.
*Desain kaku integral untuk roller lapisan lem, memiliki fungsi penggantian cepat.
* Osilasi lengan drive roll pencet, cepat memisahkan dan menyentuh.
* Tangki lem yang dapat diangkut dapat naik dan turun, demi kenyamanan pengoperasian.

Bagian Pengeringan ((Bagian Oven)

Struktur
*Sepenuhnya menyegel ke atas dan ke bawah oven pengering badan ganda
* 3 bagian suhu dengan kontrol suhu otomatis, sumber panas independen untuk setiap bagian suhu.
*Desain independen untuk tutup udara hisap pre-positif,dilengkapi dengan jendela pandang.
* Oven dengan sistem daur ulang udara panas.
*Lapisan panjang nozzle udara panas.
* Generator pemanas listrik.
*Pneumatic naik terbuka,mudah untuk film melalui,tutup oven untuk dipasangkan dengan tabung pneumatic untuk membuka dan menutup
*Layout busur besar untuk roller panduan
*Oven Roller untuk digerakkan oleh motor
* Pengontrol suhu dengan indikator digital pada setiap oven pengeringan.
Spesifikasi
Max. suhu oven: 100°C
(Suhu pengeringan maksimum dalam oven dapat mencapai 800°C)
Panjang material di bagian pengeringan:9000mm
Tingkat udara panas daur ulang ((faktor pemanfaatan udara panas daur ulang):0-30%
Keakuratan kontrol suhu: ± 2°C
Volume udara panas maksimum:3000M/×3
Kekuatan kipas:2.2KW × 3
Fitur
* Penggunaan udara panas daur ulang untuk penghematan energi
* Desain tekanan negatif untuk seluruh bagian pengeringan memastikan tidak ada kebocoran udara panas dari bagian oven.
* Tiga bagian suhu, kontrol suhu konstan otomatis memastikan volatilization pelarut.
●Tutup hisap udara yang sudah dipasang akan menguras volatilasi pelarut awal, udara limbah tidak akan berpartisipasi dalam daur ulang udara panas,memastikan keamanan.

Bagian Laminasi

Struktur
*Konstruksi rol ganda, tipe tekanan lawan
*Tip thermal nip roller
*Sistem penggerak dan transmisi independen
*Minyak panas memanaskan roller laminasi
*Sistem kontrol tegangan loop tertutup
* Penambahan tekanan pneumatik dengan utilitas kopling
*Sistem pembangkit panas independen dengan utilitas daur ulang panas untuk minyak panas
Spesifikasi
Diameter Laminating roller ((Thermal Nip Roller): Φ260mm
Diameter Press Rubber Roller: Φ200MM Kekerasan 75 Shore A
Suhu maksimum roller laminasi (Thermal Nip Roller):100°C
Motor penggerak: AC Frequency Converter Control system
Fitur
*Laminasi tekanan seragam
* Penggerak independen dan kontrol tegangan loop tertutup memastikan tegangan yang sama dari bahan dasar yang berbeda sehingga memastikan kualitas laminasi produk akhir.
* Sistem kopling pneumatik yang dapat disesuaikan, cepat mengikat dan melepaskan.
* Diinstal dengan Pneumatic Jacks dengan regulator tekanan dan indikator.
* Karena memperkenalkan sistem drive independen untuk bagian laminasi, ketegangan material di bagian pengeringan dapat menjaga pada tingkat rendah sehingga material tidak akan memanjang.
*Suhu roller pemanas dikendalikan oleh sistem daur ulang pemanasan untuk kontrol suhu yang tepat dan dapat diandalkan.

Bagian penggulungan kembali

Struktur
*Satu stasiun rewind
* Memperkenalkan sistem kontrol roller menari
*Sistem kontrol tegangan loop tertutup
*Guling yang dimuat pada poros udara, inflatable yang dimuat pada bantalan bantalan bola
*Sistem penggerak otomatis dan independen,menjaga kecepatan yang sama dengan mesin utama
*Pneumatic press shaft untuk rewinding
Spesifikasi
Diameter gulungan mundur:1500mm
Didorong oleh satu motor yang dilengkapi dengan sistem pengaturan kecepatan
Keakuratan kontrol tegangan: ± 0,5kg
Jangkauan penyesuaian untuk gulungan mundur dalam orientasi lanskap: ± 20mm
Tingkat attenuasi tegangan:0-100%
Fitur
*Aksi udara untuk pengisian gulungan ulang,penggantian gulungan ulang yang mudah dan cepat,kekuatan pendukung yang seragam,lokasi pusat yang tepat.
* Tidak ada perbedaan kecepatan saat mengganti gulungan mundur, tingkat pemborosan rendah.
*Diameter awal tingkat peredupan dan tingkat peredupan itu sendiri dapat diatur secara bebas
*Pneumatic press shaft untuk roll rewinding memastikan trimness tepi roll rewinding

Sistem Kontrol Tegangan

* Tekanan seluruh mesin dikendalikan, menari roller tegangan detektif, sistem kontrol PLC.
* Kontrol tegangan presisi tinggi memastikan stabilitas tegangan bahkan ketika kecepatan berubah selama operasi.

Static Remove System (Sistem Penghapusan Statik)

Eliminator statis otomatis.

Aplikasi

Mesin ini cocok untuk lapisan ganda atau multi-lapisan laminasi bahan film roll seperti BOPP,PET,Nylon,CPP,CPE,foil aluminium.Film yang dilaminasi oleh mesin ini dapat digunakan untuk bahan kemasan dengan persyaratan yang tinggi pada kekuatan, fresh-keep dan tas memasak.

Q1.Apakah Anda produsen atau perusahaan perdagangan?

A: Kantor kami di Shanghai terutama melakukan ekspor.Kami memiliki pabrik kami sendiri di Wenzhou, Provinsi Zhejiang.

Q2.Apa garansi mesin?

A: Satu tahun. Setelah garansi, kami masih memberikan dukungan teknis kepada pembeli dengan biaya rendah.

Q3.Apa waktu produksi saat memesan?

A: Biasanya sekitar 10-20 hari.

Q4. Berapa waktu pengiriman?

A: 15-30 hari setelah deposit.

Q5. Bisakah perusahaan Anda menangani pengiriman untuk pelanggan?

A: Ya, hanya memberi tahu kami tujuan pelabuhan laut atau kontainer halaman.

Q6. Apakah kemasan kuat?

A:Ya. Mengadopsi kemasan tahan kelembaban dan tahan kejut yang cocok untuk transportasi jalan jarak jauh dan berbagai jenis kondisi cuaca.Satu set lengkap manual pemeliharaan dan operasi disertakan.

Q7. Bagaimana dengan pemasangan mesin dan pelatihan?

A: Kami menyediakan pelatihan di pabrik kami secara gratis;2) Kami dapat mengirim teknisi (insinyur) ke pabrik Anda untuk instalasi dan pelatihan.Anda harus membayar biaya penerbangan pulang pergi dan akomodasi, ditambah biaya setiap teknisi USD100/hari.

Q8.Apakah Anda memiliki mesin di stok?

A: Untuk model standar, kami memiliki jumlah besar di stok.Untuk model khusus, kami membutuhkan 20-30 hari untuk memproduksi untuk Anda.

Q9.Bagaimana Anda dapat menjamin kualitas mesin?

A:Setiap mesin akan diuji berjalan setidaknya 24 jam sebelum pengiriman untuk memastikan kualitas.Dan selama garansi, kami akan memberikan suku cadang gratis jika mesin memiliki masalah.

Q10.Apakah Anda memeriksa mesin atau menguji jalan sebelum mengemas?

A: Tentu saja kami lakukan. Kami memiliki departemen QC untuk debug mesin sebelum packing.Jika Anda ingin menggunakan bahan tertentu untuk melakukan uji coba, Anda harus membayar biaya bahan.

Q11.Berapa jangka waktu pembayaran?

A:T/T 30% di muka,saldo harus dibayar sebelum pengiriman.Kami juga menerima pembayaran melalui West Union atau L/C pada saat dilihat.

Q12.Apakah Anda menerima kunjungan pabrik?

A: Selamat datang.

Q13. Berapa lama Anda berada di bidang percetakan?

A: Perusahaan Shanghai sejak tahun 2008, pabrik lebih dari 25 tahun.

Q14. Berapa banyak klien yang Anda miliki?

A: Kami telah menjual mesin kami ke sekitar 60 negara.Kami memiliki agen di Afrika Selatan, Maroko dan Italia.

Label:

Tempat asal:	Cina
Nama merek:	PRINTYOUNG
Sertifikasi:	CE
Nomor model:	Cungkil-1650C

Kuantitas min Order:	1 set
Harga:	US 60000 Set
Kemasan rincian:	Mengadopsi kemasan tahan lembab dan tahan guncangan yang cocok untuk transportasi jalan jarak jauh d
Waktu pengiriman:	60 hari
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	10 Set/Set per Tahun

Lebar Laminasi Efektif:	1650 mm	Lebar maksimum bahan dasar:	1600 mm
Kecepatan Mesin Maks:	150 M/Min	Diameter Maksimum Pelepasan Primer:	Ф 1400 mm
Diameter maksimum dari unwinding sekunder:	F 600 mm	Diameter Maksimum Pemutaran Ulang:	Ф 1500mm
Diameter Dalam Inti Gulungan Bahan Dasar:	Ф 76mm	Layer Jumlah Laminasi:	Dua Lapisan (untuk satu pass)
Rentang Kendali Ketegangan:	3 ~ 30kg (Preset)	Kontrol Ketegangan yang Tepat:	± 0,5kg
Kekuatan Pemanasan Tungku:	80kw	Daya Total untuk Seluruh Mesin:	120kW
Berat mesin:	10.000 kg	Dimensi keseluruhan:	11600 * 3800 * 3800 mm
