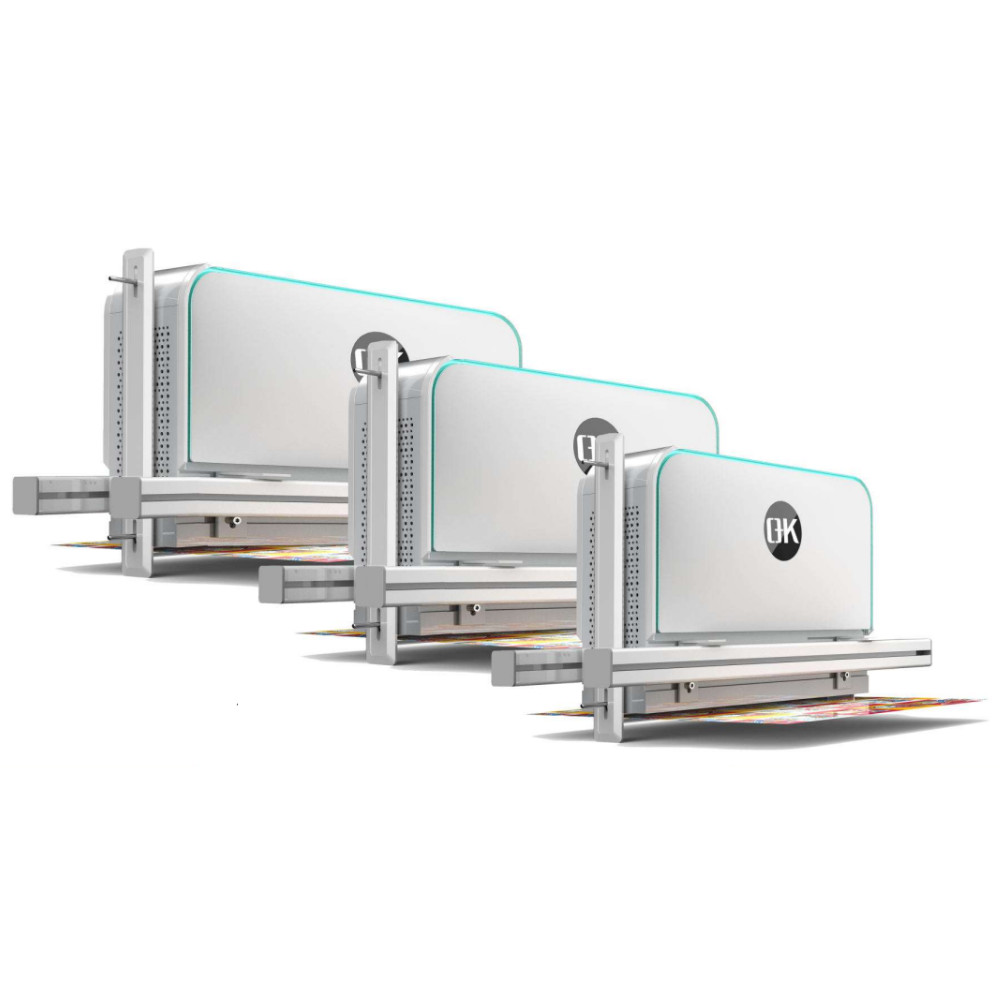

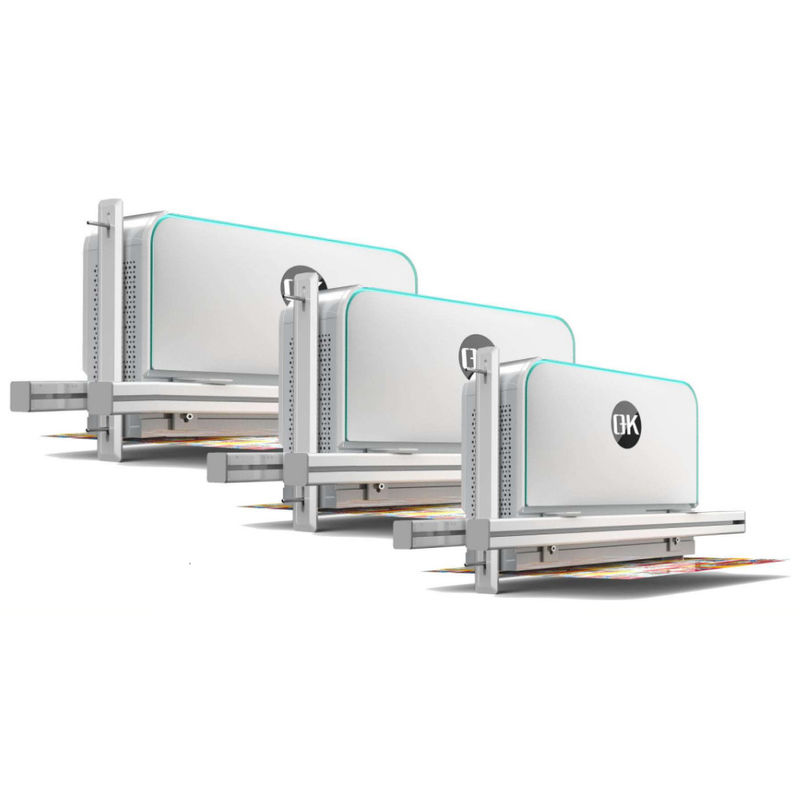

OK-4000 Sistem Inspeksi Online Visual

Fitur

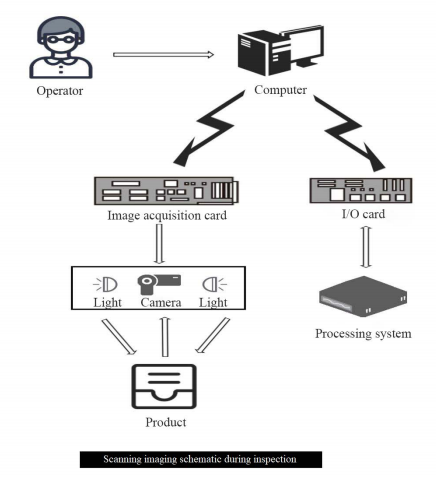

Sistem inspeksi online visual adalah sistem inspeksi kualitas kecepatan tinggi untuk cacat permukaan cetak. Ini didasarkan pada teknologi penglihatan mesin untuk mencapai inspeksi 100% produk.Prinsipnya adalah menggunakan kamera pemindaian garis kecepatan tinggi untuk memindai objek yang diperiksa untuk mendapatkan gambar permukaan cetak produk, yang dikonversi menjadi data warna dua dimensi oleh kartu akuisisi gambar dan dikirim ke komputer industri untuk pemrosesan real-time.gambar ditampilkan langsung pada antarmuka mesin manusia untuk referensi operator;di sisi lain,processor digunakan untuk mengidentifikasi dan menganalisis gambar yang dikumpulkan,dan kemudian mengunggah hasilnya ke sistem kontrol untuk diproses oleh personil inspeksi mutu.

Memperkenalkan sistem inspeksi cacat 100%,dari pengamatan full-frame,untuk kurangnya deteksi standar + deteksi pelepasan limbah,untuk deteksi full-frame presisi tinggi + sistem alur kerja.Dengan bantuan desain modular, pelanggan dapat merealisasikan semua kebutuhan mereka pada satu set sistem melalui modul opsional.Sistem ini menggunakan sumber cahaya kontur khusus untuk meningkatkan kontras antara label transparan dan kertas pendukungApakah kertas pendukung transparan atau tidak transparan,atau bahkan putih,sistem dapat menyelesaikan deteksi.Hal ini dapat merealisasikan deteksi hampir semua label transparan untuk kekurangan standar dan limbah kotorUntuk label kosong,sistem ini memiliki keuntungan mutlak.Sistem ini dapat beralih bebas antara sumber cahaya biasa dan sumber cahaya kontur.
Kecepatan akuisisi gambar 30 frame per detik, deteksi real-time full frame.
Kecepatan inspeksi maksimum:150m/min-500m/min (pilih sesuai dengan model sistem).
Lebar inspeksi maksimum:180mm-1100mm (pilih sesuai dengan model sistem).

100% pengamatan full-frame:Mengcakup pengaturan boot dan seluruh proses produksi;
Kualitas gambar HD: Berdasarkan kamera resolusi tinggi;
Stabilisasi gambar:Dengan bantuan gambar real-time,gambar secara otomatis disinkronkan dan tidak terpengaruh oleh perlambatan deteksi otomatis dengan label transparan;
Tidak membahayakan kesehatan operator dan mengurangi kelelahan:Penggunaan sumber cahaya LED alih-alih lampu strobo,cahaya lebih lembut dan lebih seragam;
Pengaturan tugas yang cepat dan mudah;
Operasi yang dapat diandalkan dan stabil.

Parameter teknis

OK-4000 Sistem Inspeksi Online Visual
Resolusi Horizontal	0.15 mm
Resolusi vertikal	0.15 mm
Lebar Deteksi	10 mm ~ 1500 mm
Kecepatan maksimum	450 m/menit
Keakuratan deteksi cacat titik	area cacat > 0,2 mm^2
Keakuratan Deteksi Garis	area cacat > 0,1 * 5 mm
Keakuratan Deteksi Pendaftaran	Horizontal > 0,15 mm, Vertikal > 0,25 mm

Catatan:Resolusi deteksi vertikal terkait dengan kecepatan deteksi maksimum,dan resolusi vertikal minimum dapat mencapai 0,05mm.Kecepatan maksimum desain 450/menit mengacu pada kecepatan maksimum yang dapat dicapai pada resolusi 0.15mm.

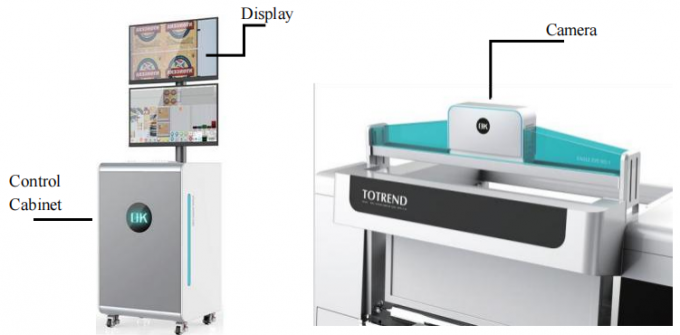

Konfigurasi

Artikel	Komposisi
Perangkat Lunak Inspeksi	Sistem Inspeksi Online Visual
Hardware inti	•Kamera CMOS pemindaian garis kecepatan tinggi/resolusi •Kartu pengambilan gambar berkecepatan tinggi •Enkoder resolusi tinggi •Lensa resolusi tinggi •LED sumber cahaya terang (dengan catu daya) •komputer industri berkecepatan tinggi (termasuk CPU,memori,hardware papan,display,keyboard dan mouse)
Aksesoris	•Kabinet kontrol (termasuk saklar udara bawaan, sumber daya switch, SSR, Relay, dan kipas pendingin, dll.) •Lampu alarm dan bel •Kotak pemasangan kamera, penutup pelindung dan kipas pendingin •Kabel pendukung (kabel kamera, kabel listrik) dan colokan/segel

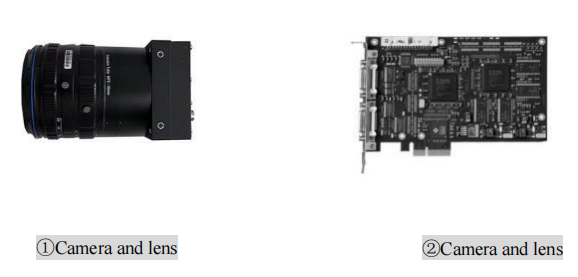

Set lengkap OK4000-4K/8K termasuk bagian di bawah ini

1. Line scan kamera--OK 8000 ((4/8K resolusi)
2. Kartu penangkapan--OR-X4C0-XPD00
3.Lensa (termasuk cincin penghubung, cincin adaptor, dll.)-- Apo-Componon 2.8/40
4Kabel data kamera--MVC-1-1-7M
5Sumber cahaya kubah.
6Adaptor sumber cahaya (termasuk kabel data, kabel listrik)
7.Encoder--R58S10-9C10M5-24L-5000
8.Plug strip ((220V)
9.Tombol (logam)
10.Display ((termasuk kabel-243V5QSB)
11.Keyboard ((K120 USB)
12.Mouse ((M170 kawat)
13Kabel listrik.
14.Power Switch--NES-100-24
15.Lampu peringatan ((24V)
16. Kotak kontrol--TF-A610H-B250MD3V-8700K-16G+128G

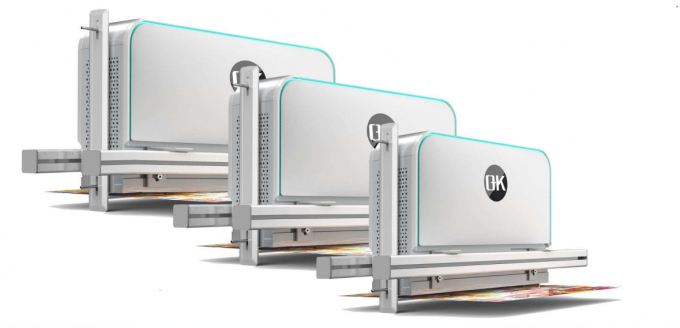

Kamera pemindaian garis OK4000 untuk inspeksi pencetakan
¢ Komputer industri menggunakan prosesor delapan inti 64-bit, yang lebih cepat
Menggunakan lensa non-distorsi definisi tinggi
Mengadopsi desain sumber cahaya terintegrasi,mudah dipasang
Kartu pengambilalihan dua saluran kecepatan tinggi impor

Keuntungan dari Sistem Inspeksi Online Visual

1Alih-alih pemeriksaan kualitas manual,meningkatkan secara signifikan efisiensi produksi;
2Sistem deteksi memiliki kemampuan pemrosesan yang kuat, yang meningkatkan kecepatan pencetakan dan akurasi deteksi;
3.Larangan diterapkan pada kemasan makanan, kemasan obat, wallpaper, label rokok,foil aluminium dan bidang lainnya;
4Perhatikan cacat utama seperti kawat pisau, overprint, burrs, zat asing, lubang, seret tinta, noda, dan kerutan pada permukaan pencetakan;
5.Friendly user interface dan fungsi produk yang kaya,yang nyaman bagi pengguna untuk menggunakan dan mengelola;
6.Meningkatkan kualitas produk,mengurangi biaya produksi untuk perusahaan.

Label:

Place of Origin:	China
Nama merek:	PRINTYOUNG
Sertifikasi:	CE
Model Number:	OK-4000

Minimum Order Quantity:	1 Set
Harga:	US 10000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	30 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

Horizontal Resolution:	0.15 mm	Vertical Resolution:	0.15 mm
Detection Width:	10 mm ~ 1500 mm	Top Speed:	450 m/min
Point Defect Detection Accuracy:	defect area > 0.2 mm²	Streak Detection Accuracy:	defect area > 0.1 * 5 mm
